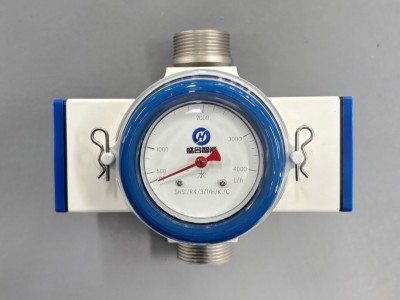

SHS靶式流量开关是工业管道专用机械式流量监测设备，广泛应用于****、电力、冶金、造纸、医药、食品等行业，专为设备冷却系统、润滑油路、循环水管路设计，用于液体流量实时监测与断流保护，是工业设备安全防护的优选配件。产品采用纯机械结构，无需供电、稳定性高、抗震动能力强，适配清水、冷却水、密封水、润滑油、煤油等清洁介质，可长期适应复杂工业工况运行。
PNG(300kb)

本款靶式流量开关采用锥形管体搭配靶片感应与磁耦合传动结构，依靠流体自然推力触发开关动作。设备可在量程范围内任意设定流量开关点，现场可随时微调，当管道流量偏高、偏低或断流时，自动输出开关量信号，实现报警提示与设备联锁保护，有效防止泵体空转、机封干烧、设备冷却不足等故障，全面保障机组、电机、压缩机、轧机等设备稳定运行。

产品支持水平、垂直管道安装，适配大小管径管路，搭配螺纹、法兰两种连接方式，安装灵活、适配场景广。标配无源干接点开关量输出，可直接对接PLC、工控系统，也可选择放大继电器触点版本，直接驱动电磁阀、报警灯等现场负载。整体结构坚固耐用、读数直观、维护简单，是工业水油路流量监测、断流保护的高性价比设备。

SHS靶式流量开关产品规格参数

参数项目	规格说明
产品型号	SHS
通径范围	DN15～DN200
连接方式	螺纹（G/NPT）、法兰（PN16/PN25）
安装形式	水平安装、垂直安装
适配介质	清水、冷却水、密封水、润滑油、煤油等无强腐蚀液体
接液材质	304不锈钢（标配）、316L不锈钢（可选）
工作压力	1.6MPa
介质温度	-20℃～120℃
输出信号	无源干接点、放大继电器触点（可选），单刀双掷SPDT
供电方式	DC24V、AC220V
防护等级	IP65
开关配置	1～2组限位开关，量程内任意可调
